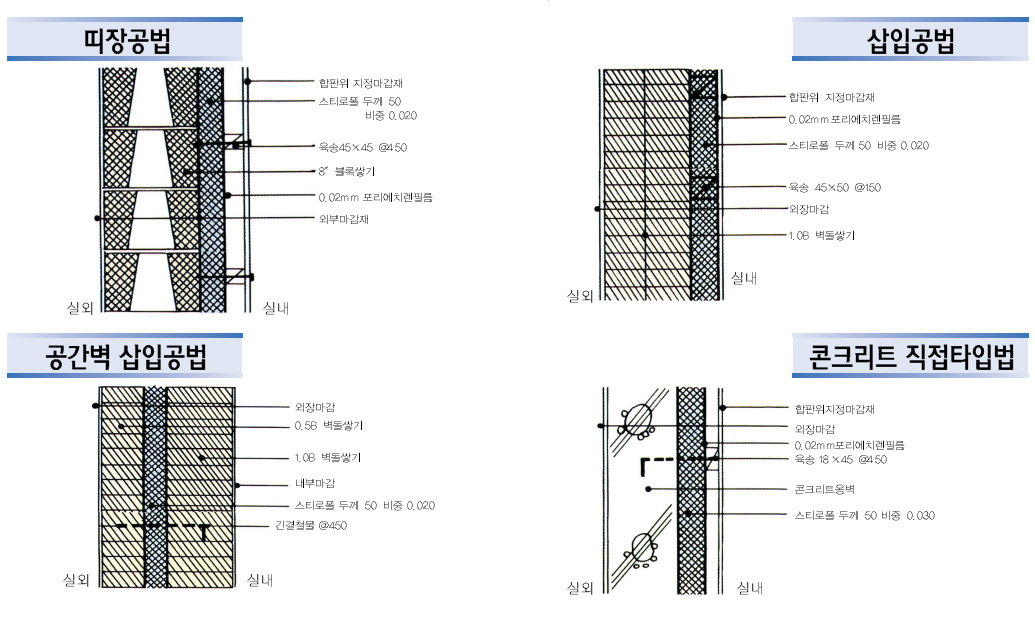

중공벽(이중공간벽) 쌓기 시공법
- 내측벽체를 쌓는다. 이때 아이소핑크는 고정용으로 #16 철선으로 U자형으로 구부려 각각 40x 80mc 내외로 묻어둔다.
- 아이소핑크를 이미 묻어둔 고정용 철선에 고정시키며 설치한다.
- 굴곡이 생기지 않도록 하며, 사이에 틈새가 없도록 하여야 한다.
- 아이소핑크 사이의 이음새를 방습테이프로 붙여 밀봉한다.
- 틈새가 생긴 부분은 아이소핑크 조각으로 철저히 메운 후 테이프로 밀봉한다.
- 묻어둔 철선으로 고정시키며 외측벽체를 쌓는다.
- 아이소핑크와 석고보드 9.2mm를 아이소핑크 본드1로 합지하여 합지패널을 제작한다.
- 패널을 붙일 벽에 기름이나 먼지가 없도록 제거한다.
- 패너을 벽의 높이에 맞추어 절단한다.
- 아이소핑크 본드2를 지름 50mm, 두께 3~5mm로 하여 300mm 간격으로 붙인다.
- 수평이 되도록 패널을 부착한다. 이때 본드가 완전히 경화될 때까지 지탱할 수 있도록 콘크리트 못을 박아 고정시킨다.
- 이음매 부분을 석고본드로 마감한다.
- 벽체 콘크리트 타설시 외측면으로 아이소핑크와 마감용 패널을 고정시킬 수 있도록 철재 앵커를 묻는다.
- 앵커에 아이소핑크를 건다. 이때 굴곡이 생기지 않도록 주의하며, 특히 아이소핑크 사이의 이음새가 밀착되도록 주의한다.
- 앵커에 PC패털 혹은 대리석 패널 등 마감재를 걸어 고정시킨다.

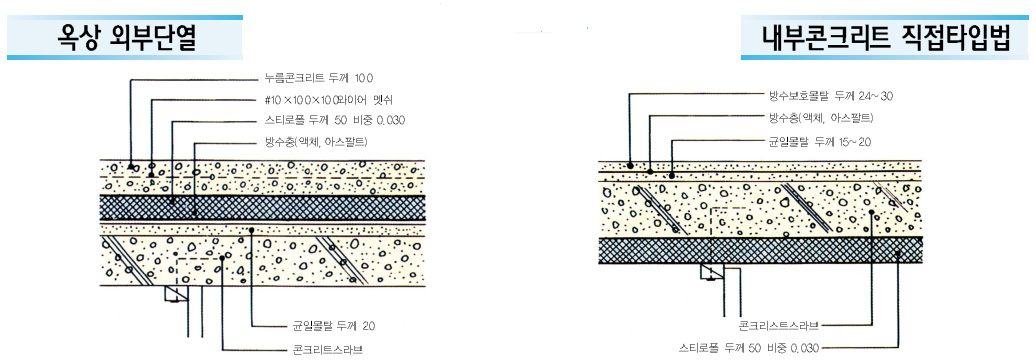

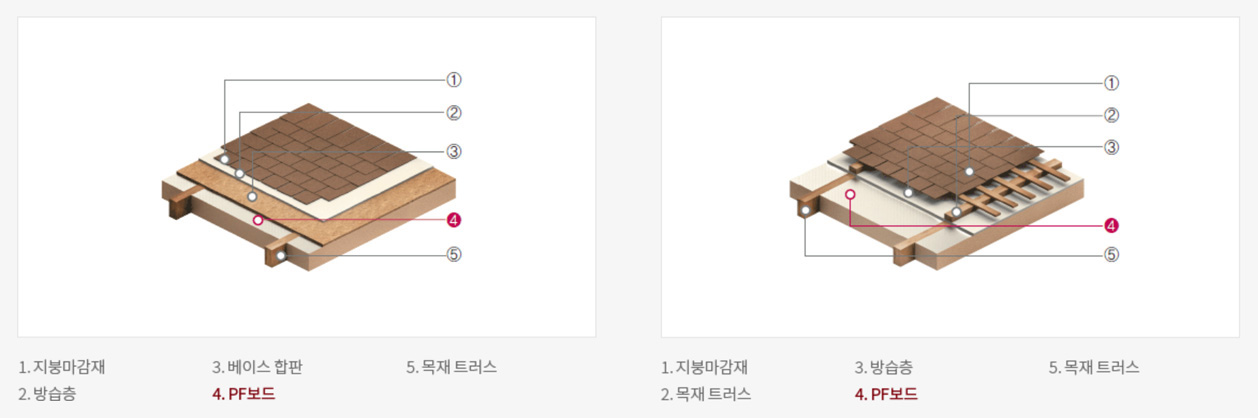

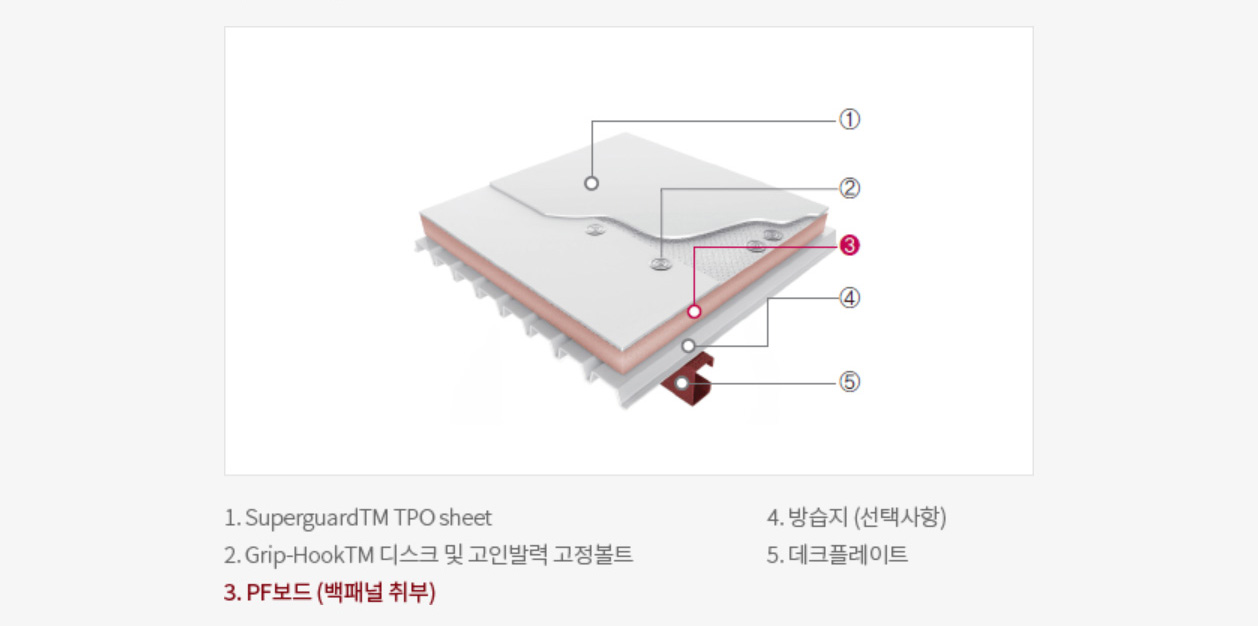

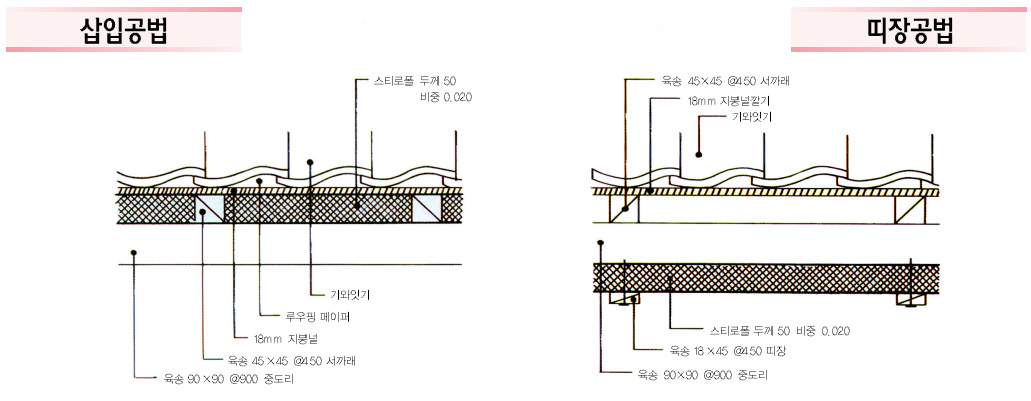

- 지붕 슬라브면을 건조시킨 후 아이소핑크를 슬라브면에 밀착되게 깐다.
- 이때 아이소핑크 간에 틈새가 생기지 않도록 주의한다.
- 내습성 테이프를 이음새에 깐다.
- 방습층을 팽팽하게 깐다.
- 방습층을 시공한다.
- 누름콘크리트를 소정의 두께로 깐다.
- 마감한다.
건물 외 단열

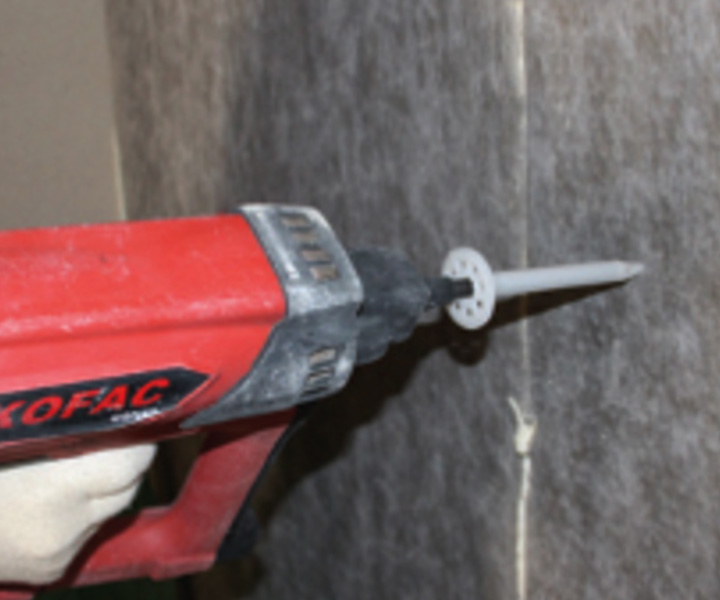

벽체에 고정 후 지지판 타정

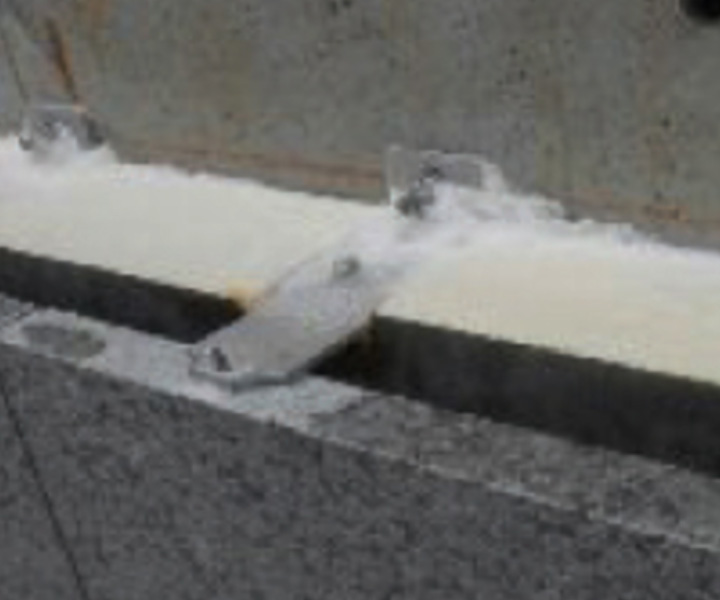

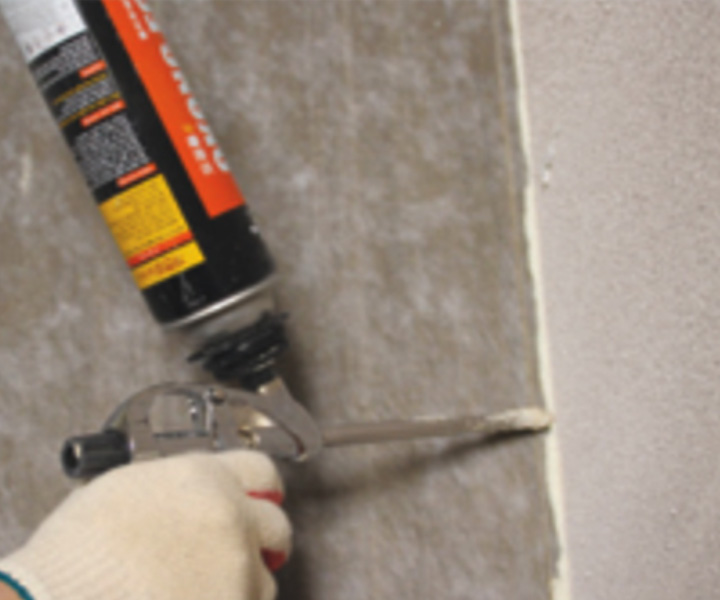

이음부 우레탄 충진

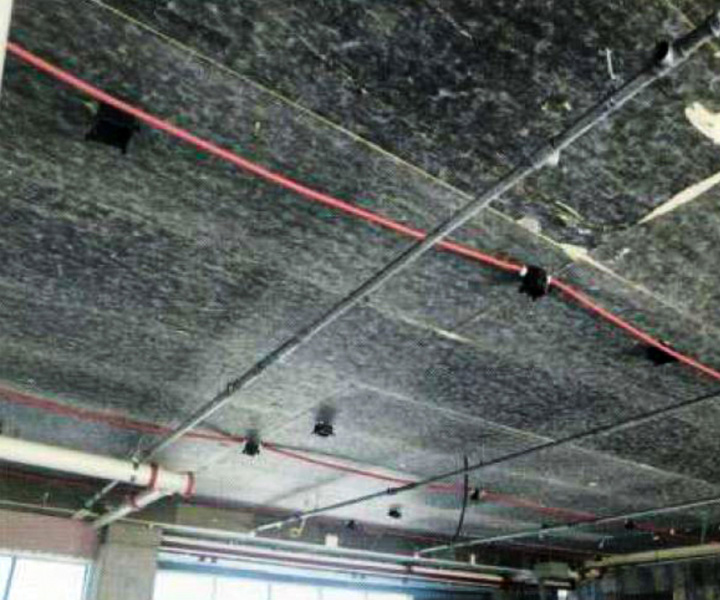

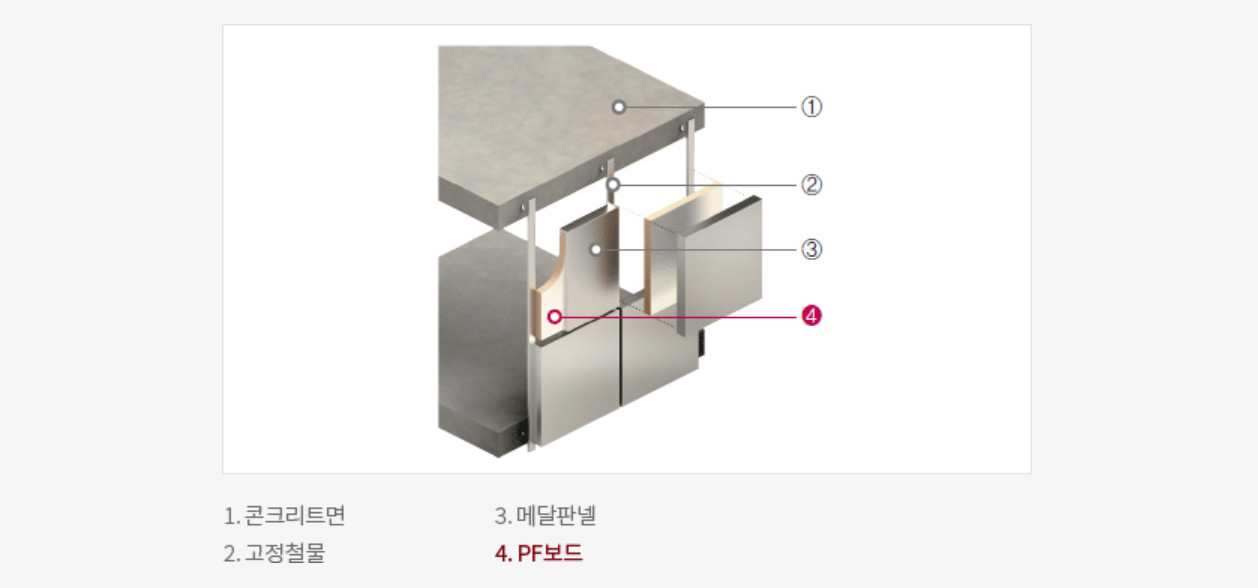

시공부위(천정)
시공부위(천정)

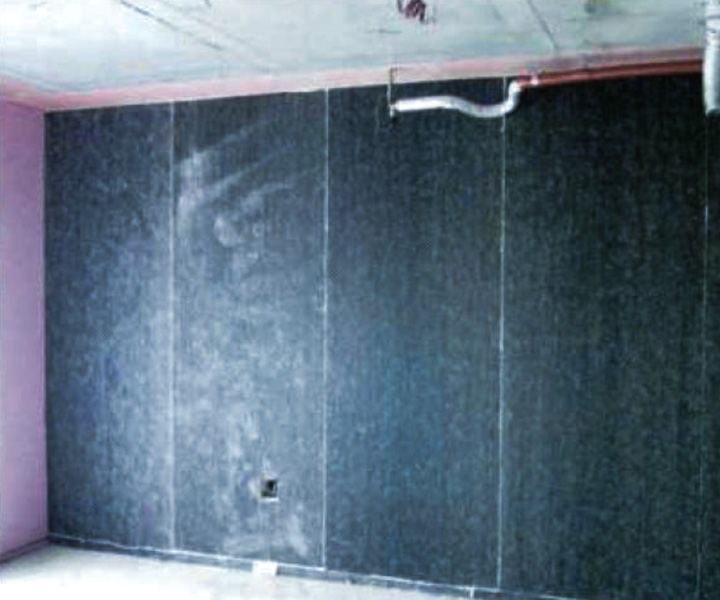

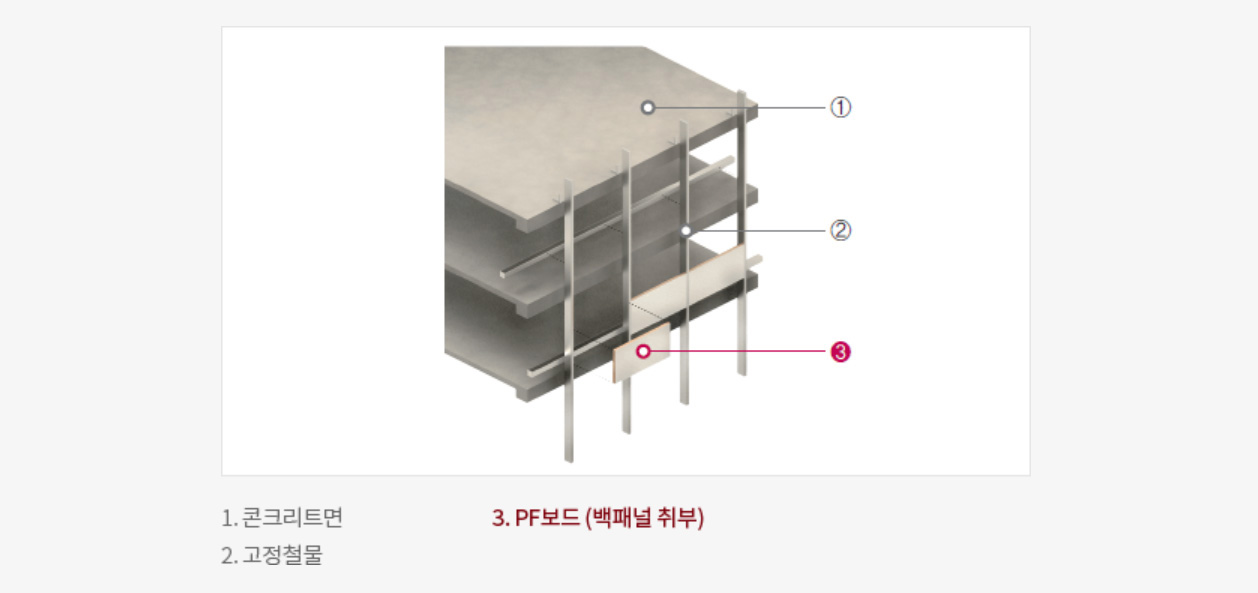

시공부위(벽체)

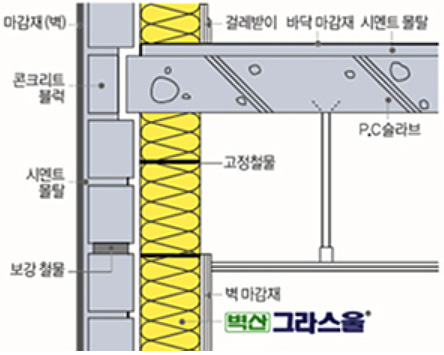

콘크리트

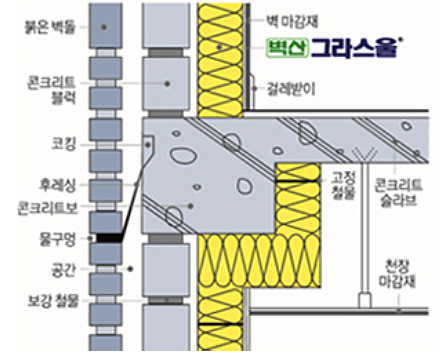

적벽돌

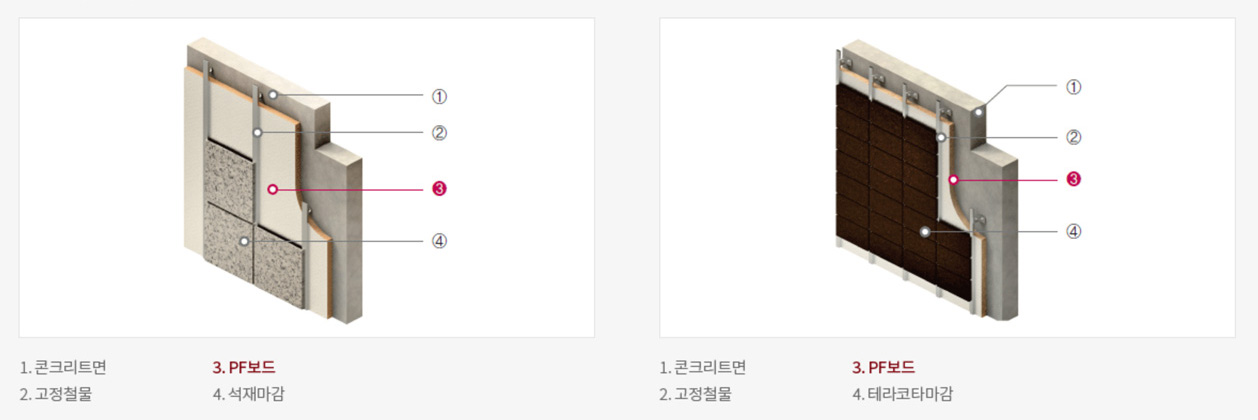

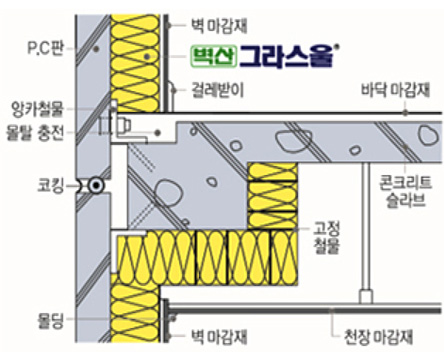

프리캐스트판

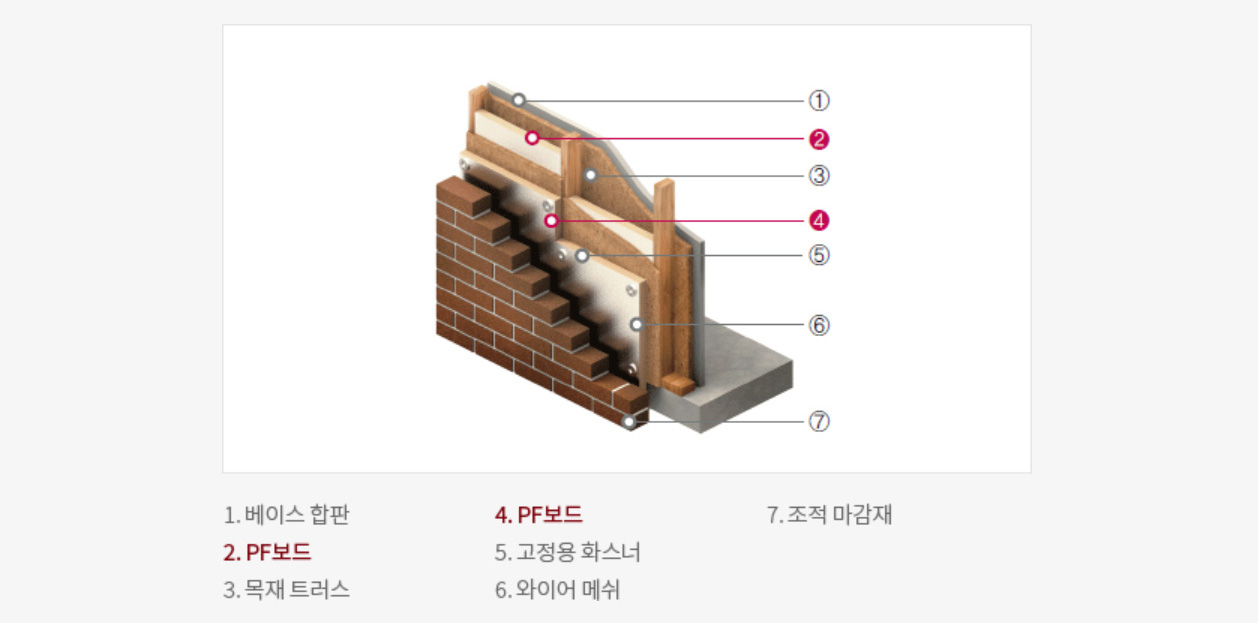

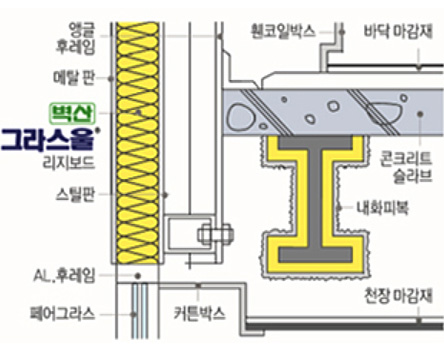

메탈 및 유리커튼 벽

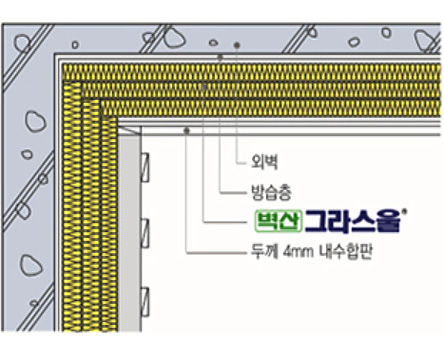

벽, 천장

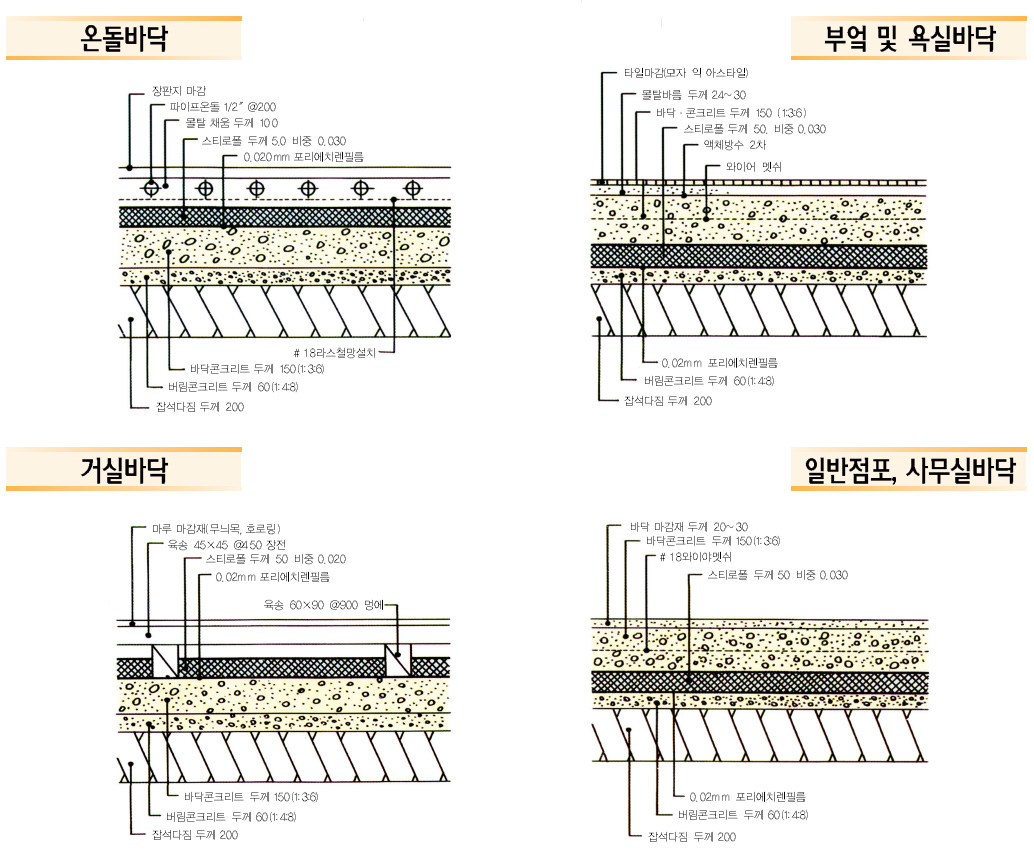

바닥

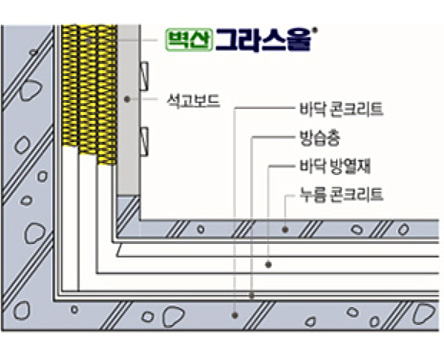

벽체시공
- 콘크리트 벽체와 같은 면이 되도록 나무벽돌을 설치한다.
- 벽체 콘크리트가 소정의 강도가 되도록 양생한다.
- 미네랄울이 접착될 면을 깨끗이 청소한다.
- 띠장을 못으로 나무벽돌에 고정시킨다.
- 미네랄울을 띠장 사이에 틈새없이 붙인다.
- 미네랄울 위에 폴리에칠렌필름(방습층)을 펴내고 보드류등의 마감재 또는 마감바탕재를 붙인다.
- 폴리에칠렌필름의 가로, 세로 겹침은 15㎝ 이상으로하고 접착제로 이을 때에는 그 겹침은 5㎝이상으로 한다.
- 잡석을 고루 깔고 다지거나 모래를 깔고 다진다.
- 바닥 CON‘C를 타설하고 수분이 건조하기 전에 쇠흙손질을하고 양생한다.
- 양생 후 바닥 CON‘C면을 깨끗하게 한다.
- 폴리에칠렌필름을 겹쳐 깐다. 겹침길이는 15㎝이상이 되도록하고 들뜨지 않도록 주의한다.
- 소정간격으로 멍에를 배치한다. 이때 밑에 깔린 폴리에칠렌필름이 손상되지 않도록 주의한다. 만일 부주의로 찢어지거나 구멍이 날 경우에는 내습성 테이프로 붙이도록 한다.
- 멍에사이에 미네랄울을 틈이 없이 깐다.
- 장선을 멍에에 고정하고 마루판을 설치한다.
- 바닥과 벽과의 접합부 단열시공에 주의해야 한다.
- 미네랄울은 50㎏/㎥, 25mm 이상의 것을 쓴다.

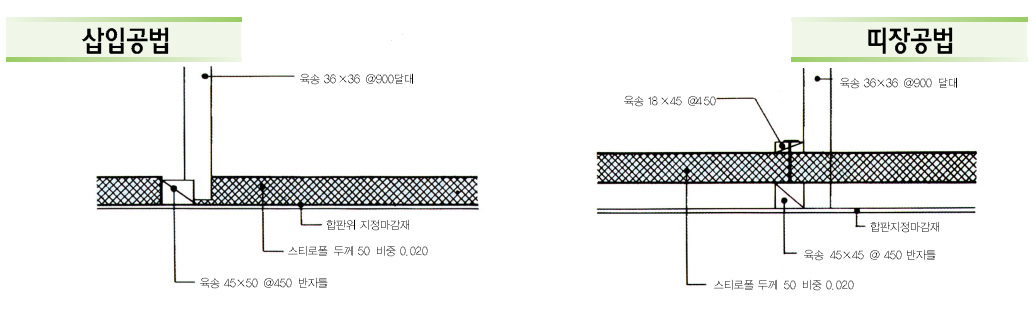

- 반자틀에 천정바탕재를 붙여 나가면서 단열재층을 형성한다.
(기존반자인 경우 천정속에서 작업이 가능하면 천정속 작업을 원칙으로 한다.) - 미네랄울을 반자틀 사이에 꼭 낄 수 있는 치수로 절단한다.
- 방습층은 가급적 절단하지 않고 길이방향으로 반자틀위에 느슨하게 깔아둔다. 방습층은 폴리에칠렌 또는 P.V.C필름으로 하고 이음은 15㎝ 이상 서로 겹치게 하거나 접착할 경우에는 그 면이 5㎝이상 되게 접착한다.
- 절단된 미네랄울을 방습층이 깔려 있는 위에서 반자틀 사이에 눌러 끼운다.
